On imagine souvent une étiquette adhésive industrielle comme une feuille de papier encollée. C’est en réalité un empilement de couches, sept au total dans une configuration imprimée et protégée. De la surface visible vers le produit : vernis ou pelliculage, couche imprimée, top coat, frontal, adhésif, couche de silicone, liner. Cinq de ces couches restent sur le produit, deux partent à la poubelle au moment de la pose.
Raisonner couche par couche a un intérêt pratique. Quand une étiquette se décolle, qu’un code-barres ne passe pas au scanner ou qu’une impression s’efface au nettoyage, la cause se situe presque toujours dans une seule couche, rarement dans l’étiquette entière.

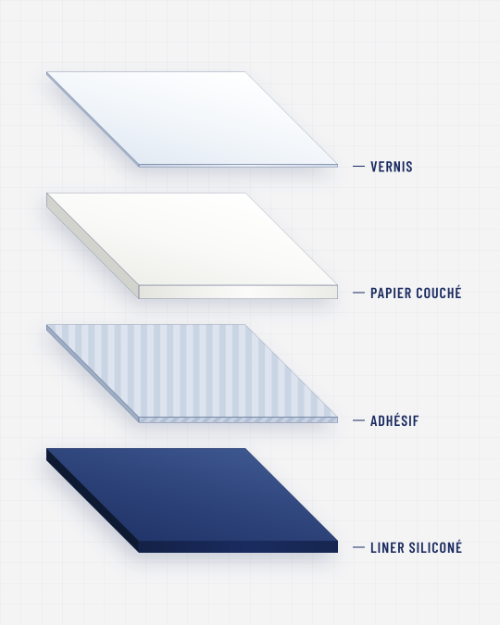

Le schéma ci-dessous reprend les quatre couches structurantes d’une étiquette papier courante. L’encre, le top coat et le silicone n’y figurent pas : à cette échelle, ils ne se verraient pas.
Les quatre couches structurantes d’une étiquette papier courante. L’encre, le top coat et la couche de silicone se comptent en microns et n’apparaissent pas à cette échelle, ce qui porte le total à sept.
1. Le vernis ou le pelliculage
Cette couche est sacrificielle. On l’ajoute quand l’impression seule ne tiendrait pas dans son environnement. Le vernis, souvent réticulé UV, se dépose sur quelques microns : il protège de l’abrasion légère et fixe l’aspect, mat ou brillant. Le pelliculage va plus loin. C’est un film PET ou PP de 12 à 25 µm contrecollé sur l’imprimé, qui fait passer l’étiquette dans une autre catégorie de résistance : nettoyages répétés, solvants, exposition extérieure. Sur une plaque signalétique prévue pour dix ans, c’est lui qui fixe la durée de vie réelle.
Un point à garder en tête si l’étiquette porte un code : un vernis brillant crée des reflets spéculaires qui gênent le scan. Le mat est préférable.
2. La couche imprimée
L’épaisseur d’encre déposée varie fortement selon le procédé, et elle détermine autant l’opacité que la tenue aux UV. La flexographie dépose quelques microns, économique en série. Le numérique permet la série courte et la personnalisation, avec un blanc opaque qui demande souvent plusieurs passages. La sérigraphie monte à plusieurs dizaines de microns : opacité totale sur fond sombre, et une résistance UV que les autres procédés n’atteignent pas. Notre page dédiée à l’impression détaille ces trois procédés, et notre article sur l’impression numérique en petites séries traite le cas des faibles volumes.

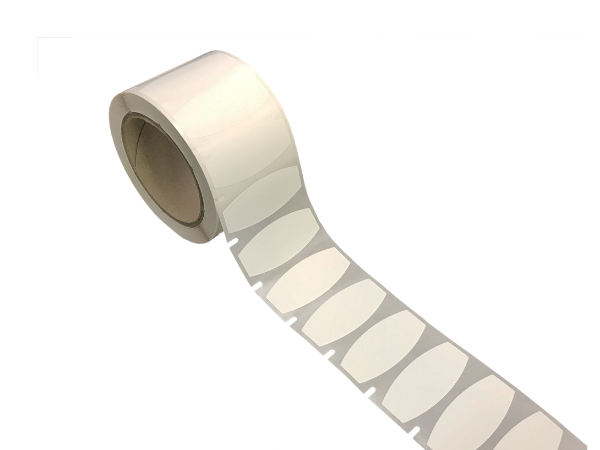

Étiquettes techniques imprimées dans notre atelier de Val-de-Moder. Le procédé retenu dépend du volume et de la contrainte de résistance.
Deux cas modifient l’architecture de l’étiquette. En thermique direct, il n’y a pas de couche d’encre : la couleur se développe dans une couche thermosensible du frontal, avec un noircissement irréversible à la chaleur. En transfert thermique, l’encre vient du ruban, et la tenue dépend du couple ruban-frontal.
3. Le top coat
Le top coat est rarement mentionné dans les cahiers des charges, et il explique une bonne part des retours qualité. Il se situe entre le frontal et l’encre, et rend la surface réceptive.
Un film plastique brut a une énergie de surface trop basse pour ancrer une encre. Il faut l’activer, par traitement corona ou par un primaire, pour dépasser environ 38 dyne/cm. Sur les papiers, le top coat contrôle plutôt la pénétration : sans lui, l’encre diffuse dans la fibre et le trait perd la netteté nécessaire au grading d’un Data Matrix.
Le cas revient souvent : un film blanc générique commandé pour une impression réalisée en interne à transfert thermique. Le marquage part au premier passage de doigt, et le diagnostic se porte sur le ruban alors que le problème est en amont.
4. Le frontal
Le frontal est le support imprimable. Il définit l’apparence, la rigidité, la conformabilité et la tenue en température.
| Frontal | Ce qu’il apporte | Limite |
|---|---|---|
| Papier | Coût, imprimabilité, recyclabilité | Humidité, graisses |
| Polypropylène | Bon compromis tenue et prix | Déformation au-delà d’environ 100 °C |
| Polyéthylène | Très conformable | Faible stabilité dimensionnelle |
| PET | Stabilité dimensionnelle, température | Peu conformable, mémoire élastique |
| Polyimide | Températures très élevées, électronique | Coût |
L’épaisseur usuelle d’un frontal film va de 50 à 100 µm, et elle a des conséquences directes : plus le frontal est rigide, plus il exerce une contrainte de pelage permanente sur une surface courbe, et plus l’étiquette se relève par les coins.
5. L’adhésif
Le choix d’un adhésif se joue sur trois paramètres indépendants les uns des autres.
La chimie d’abord. L’acrylique tient mieux dans le temps, aux UV et en température, avec un tack initial plus faible. Le caoutchouc adhère immédiatement et fort, y compris sur les surfaces à basse énergie, mais il vieillit mal. Le silicone reste le seul recours sur PTFE ou au-delà de 200 °C.
La permanence ensuite : permanent, amovible, repositionnable, wash-off. Cette dernière famille progresse depuis que la recyclabilité de l’emballage est un critère réglementaire.
L’épaisseur enfin, celle qu’on oublie le plus souvent. Un adhésif standard tourne autour de 20 g/m². Sur une surface rugueuse ou peinte en poudre, il ponte les sommets du relief et la surface réellement en contact chute. Il faut alors monter en grammage ou passer sur un complexe mousse.
6. La couche de silicone
Entre l’adhésif et le liner se trouve une couche de silicone réticulé, environ 1 g/m². Elle est invisible, elle ne reste pas sur le produit, et elle gouverne pourtant la force de pelage, c’est-à-dire l’effort nécessaire pour séparer l’étiquette de son liner. Si elle est trop élevée, l’applicateur automatique décale ou déchire ; si elle est trop faible, les étiquettes se détachent seules dans la bobine. Sur les complexes double face, on utilise volontairement deux forces de pelage différentes pour maîtriser l’ordre de retrait des liners.
7. Le liner
Le liner ne fait pas partie de l’étiquette posée, mais il conditionne la découpe, le bobinage et la pose. La glassine, papier siliconé calandré, est le choix courant : économique et bien adaptée à la pose manuelle. Le liner PET, de 23 à 36 µm, est plus fin et beaucoup plus résistant à la rupture, ce qui en fait le choix des cadences élevées et des petites étiquettes, là où une casse de bande arrête la ligne.
Le liner impose aussi de préciser le sens de déroulement de bobine à la commande. Beaucoup de demandes de prix oublient cette information, pourtant indispensable en pose automatisée.
Quelle couche revoir selon le symptôme
| Symptôme | Couche à revoir en premier |
|---|---|
| L’étiquette se décolle ou se relève aux coins | Adhésif (chimie, épaisseur), frontal (rigidité) |
| L’impression s’efface au nettoyage | Vernis ou pelliculage |
| Le marquage part au frottement | Top coat, réceptivité du frontal |
| Le code-barres n’est pas lu | Vernis (reflets), top coat (netteté), contraste |
| L’applicateur décale ou déchire | Silicone (force de pelage), liner |
| L’étiquette se déforme en température | Frontal, adhésif |
Questions fréquentes
Combien de couches a une étiquette adhésive ?
Sept dans une configuration imprimée et protégée : vernis ou pelliculage, encre, top coat, frontal, adhésif, silicone, liner. Une étiquette non imprimée peut n’en compter que trois : frontal, adhésif et liner.
Le liner fait-il partie de l’étiquette ?
Non, au sens de l’étiquette posée. Il fait partie du complexe livré et il est retiré à la pose, mais il reste déterminant pour la découpe et la pose automatique.
Quelle est l’épaisseur totale d’une étiquette adhésive ?
Hors liner, un complexe courant se situe entre 70 et 150 µm. Avec un frontal épais, un pelliculage et un adhésif chargé, on dépasse 250 µm. Les complexes mousse se comptent en millimètres.
Une étiquette thermique directe a-t-elle une couche d’encre ?
Non. La couleur se développe dans une couche thermosensible du frontal, ce qui explique qu’un marquage thermique direct noircisse à la chaleur et s’efface à la lumière.
Spécifier son étiquette couche par couche

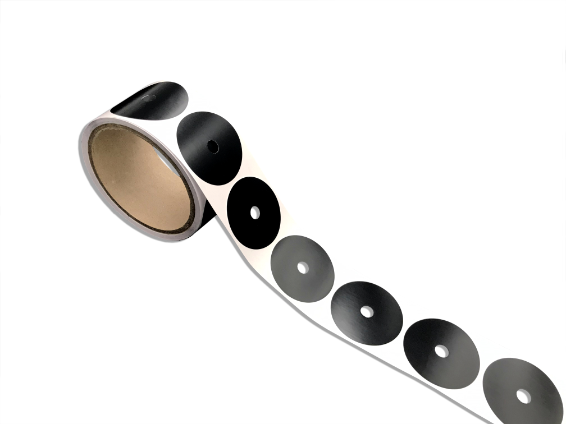

Étiquettes réalisées sur mesure dans notre atelier. Chaque complexe est défini contrainte par contrainte, couche par couche.
Un cahier des charges utile décrit le support et son état de surface, la durée de vie attendue, la plage de température, les nettoyages, le mode de pose et le volume annuel. Avec ces éléments, le complexe se déduit. Décrivez-nous la contrainte plutôt que la référence : c’est elle qui détermine les couches.
